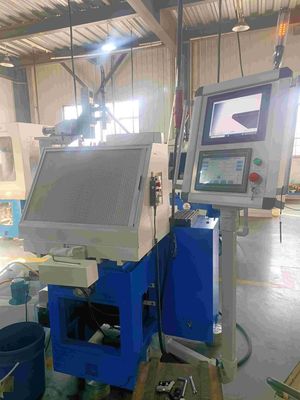

Szlifierka PCBN PCD Szlifierka do bardzo twardych materiałów Wysoka wydajność
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Model nr. | ZT-90CNC | Slajd liniowy | SCHNEEBERGER |
|---|---|---|---|
| Reduktor | Jaskawa | osie | 5 osi |
| Nazwa | Szlifierka PCBN/PCD Szlifierka do bardzo twardych materiałów Wysoka wydajność | ||
| High Light | Szlifierka narzędziowa do bardzo twardych materiałów,szlifierka PCBN PCD,szlifierka PCD do bardzo twardych materiałów |
||
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Grinding wheel stroke range | 400mm | |
| Grinding wheel inclination | -13°-+24° | |
| Cross table swiveling angle | 0-270° | |
| Size of cross table | 210*160mm with 4 T slots | |
| Workable infeed hand wheel division | 0.001mm/ 1 division | |
| Spindle Power | 2.2KW | |
| Dimension | 1850*2200*1650mm( L*H*W) | |
| Net weight | 2000kgs |
opis produktu
Szlifierka PCBN/PCD Szlifierka do bardzo twardych materiałów Wysoka wydajność
PARAMETRY TECHNICZNE
1. Wrzeciono i ściernica
| Średnica ściernicy | 6A2 150*40*40 |
| Moc wrzeciona | 2,2 kW |
| Prędkość wrzeciona | Regulacja 0-4200 obr./min |
| Nachylenie ściernicy | -13°-+24° |
| Ciśnienie szlifowania | Regulacja 0-450N |
2. Oscylacja ściernicy (oś X)
| Regulacja wysokości ściernicy | 140 mm |
| Ściernica Częstotliwość oscylacji | Regulacja 0-45/min |
| Odległość oscylacji ściernicy | Regulacja 0-70mm |
| Zakres ruchu oscylacji ściernicy | 400 mm |
3. System monitora CCD
| Maksymalne czasy manifikacji | 70 razy |
| Układ pomiarowy CCD | System internetowy |
| Monitor | 17-calowy monitor |
|
Model |
ZT-90CNC |
|---|---|
| Rozdzielczość systemu obrazu | 1280dpi*960dpi |
| Rozmiar piksela | 3,75 μm * 3,75 μm |
| Odległość tuby optycznej | 300 mm |
| Powiększenie obrazu | 45-250 razy (zoom cyfrowy) |
| Promień końcówki | 0-70mm |
| Ciśnienie szlifowania | Regulacja 0-450N |
| Prędkość wrzeciona | Regulacja 0-4200 obr./min |
Cechy konstrukcyjne
- Niezwykle sztywna konstrukcja z wytrzymałym żeliwnym korpusem, ponad 18 miesięcy naturalnego starzenia, stabilna i trwała.
- Wrzeciono może realizować podnoszenie i regulację kąta, co stanowi idealne połączenie precyzji, sztywności i zręczności.
- 5-osiowe CNC, 2-osiowe połączenie, cały proces szlifowania jest w pełni automatyczny.
- Korzystając z najnowszej technologii wizyjnej, realizuje wykrywanie on-line, automatyczne szlifowanie, pamięć parametrów, alarm błędu obróbki itp., Kompleksowo poprawiając wydajność obróbki, dokładność, automatyzację, stabilność.
- Silnik wrzeciona przyjmuje silnik bezszczotkowy, stabilny i niezawodny.
- Cały system pneumatyczny wykorzystuje markę JAPAN SMC, aby uzyskać szybki posuw i posuw oraz elastyczność szlifowania.
- Wyposażony w elektroniczne pokrętło ręczne, może łatwo regulować położenie każdej osi obróbki i osiągać ręczne szlifowanie.
- Wyposażony w obciągacz ściernicy.
Próbki szlifowania
akcesoria opcjonalne
Widok fabryki
Zakres działalności:
Maszyna do lutowania próżniowego
Szlifierka CNC/ręczna do narzędzi PCD/PCBN
Maszyna do cięcia/grawerowania laserowego, maszyna do docierania
Dystrybucja światowej sławy półfabrykatów PCD/PCBN, produkcja wysokiej jakości materiału PCD
Usługa obróbki skrawaniem do cięcia laserowego, polerowania, lutowania twardego, łamacza wiórów z bardzo twardego materiału
Akcesoria do produkcji narzędzi tnących (aglutynator olejowy, patyczek do dressingu, pasta próżniowa)
Przedstawienie firmy
Pierwotnie założona przez absolwentów Uniwersytetu Tsinghua, CHN-TOP SCI & TECH CO., LTD.to zaawansowane technologicznie przedsiębiorstwo specjalizujące się w branży narzędzi diamentowych (PCD, PCBN, MD, ND, CVD), produkujące precyzyjne urządzenia do obróbki (szlifierki do narzędzi PCD/PCBN, lutownice próżniowe, maszyny do cięcia i grawerowania laserowego, centrum obróbki laserowej) .Oferujemy usługi obróbki wstępnej (cięcie laserowe PCD/PCBN, lutowanie narzędzi, grawerowanie łamaczem wiórów, docieranie i polerowanie itp.) oraz dystrybucję znanych na całym świecie półfabrykatów PCD/PCBN.Zapewniamy również profesjonalne konsultacje i zaawansowane usługi techniczne.
Jesteśmy Twoją jedyną fabryką z jednym przystankiem w dziedzinie obróbki ultra twardych materiałów o dobrej reputacji na rynku światowym.
