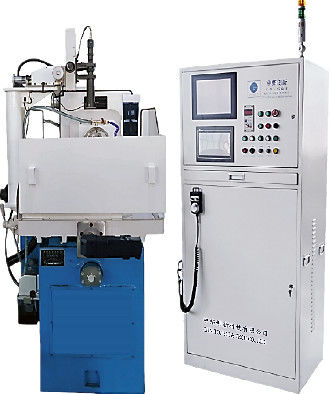

System sterowania CNC Szlifierka diamentowa Szlifierka V Cut PCD

  • CNC Control System Diamond Grinding Machine V Cut PCD Grinder
Miejsce pochodzenia CHINY, HUNAN
Nazwa handlowa CHN-TOP
Orzecznictwo CE
Numer modelu ZT-90V
Minimalne zamówienie 1 zestawy
Cena Negotiable
Szczegóły pakowania Drewniane opakowanie
Czas dostawy 20-60 dni roboczych
Zasady płatności L/C, D/P, T/T
Możliwość Supply 30 zestawów miesięcznie

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Typ CNC Model nr. ZT-90V
Marka CHN-TOP Aplikacja Tarcza diamentowa o cięciu V, tarcza PCD i inna tarcza tnąca
Nazwa Szlifierka diamentowa System sterowania CNC Szlifierka V Cut PCD
High Light

Szlifierka CNC V Cut PCD

,

szlifierka diamentowa CNC

,

szlifierka diamentowa V Cut
Możesz zaznaczyć potrzebne produkty i komunikować się z nami na tablicy ogłoszeń.
Radius Tip 0-70mm
Grinding pressure 0-450N Adjustable
Spindle speed 0-4200RPM adjustable
Grinding wheel size 150*40*40mm (D*H*T)
Grinding wheel oscillation frequency 0-45/min adjustable
Grinding wheel oscillation distance 0-70mm adjustable
Grinding wheel height adjustment 140mm
Image system resolutionnge 1280*960
Image system pixel 3.75μm*3.75μm
Optical lens object distance 300mm
Magnification 45-250 times
CNC division axis resolution 8arcmin
CNC Y axis resolution 0.01°
Zostaw wiadomość
Radius Tip 0-70mm
opis produktu

Szlifierka diamentowa System sterowania CNC Szlifierka V Cut PCD



Specyfikacja prametru ZT-90CNC/V

Rozdzielczość systemu obrazu 1280*960
Piksel systemu obrazu 3,75 μm * 3,75 μm
Odległość obiektu soczewki optycznej 300 mm
Powiększenie 45-250 razy
Rozdzielczość osi podziału CNC 8 minut łuku
Rozdzielczość osi dosuwu CNC 0,001 mm
Rozdzielczość osi Y CNC 0,01°
Ciśnienie szlifowania 0-450N (regulowany)
Prędkość ściernicy 0-4200 obr./min (50 Hz)
Rozmiar ściernicy 125D×40H×40T
Częstotliwość oscylacji ściernicy 0-45/min (regulowany)
Odległość oscylacji ściernicy 0-40mm (regulowany)
Regulacja wysokości ściernicy 140 mm
Zakres ruchu ściernicy 170 mm
Nachylenie ściernicy -13°—+24°
Kąt obrotu stołu krzyżowego 0-270°
Odczyt siatek liniowych 0,001 mm
Moc wrzeciona 2,2 kW
Rozmiar maszyny 1200 (dł.) × 1168 (wys.) × 1530 (szer.) mm
















System sterowania CNC Szlifierka diamentowa Szlifierka V Cut PCD 0















































Cechy

  • 1. Wszystkie odlewane korpusy maszyn i odlewane akcesoria mają średnio 24-miesięczne naturalne starzenie, co zapewnia wysoką sztywność i stabilność.

    2. Głowica szlifierska jest wrzecionem góra-dół i regulowanym kątem, charakteryzującym się wysoką prędkością obrotową i wysoką precyzją.

    3. Systemy pneumatyczne importowane z SMC w Japonii, stół roboczy szybkiego podawania i wyprowadzania z elastycznym szlifowaniem.

    4. Cały system sterowania CNC to samoobsługowe oprogramowanie badawczo-rozwojowe, wbudowany CCD i system pomiarowy, wszystkie czujniki, sterowanie serwomechanizmem to zamknięty system sterowania, aby zapewnić jego dokładność i stabilność.



    5. Wykorzystaj nową technologię wizualną, pomiary online, automatyczne szlifowanie w całym procesie.

    I parametry automatycznej pamięci, alarm kodu błędu, większa produktywność i wydajność.



    6. Tylko jednokrotne dopasowanie, a następnie szlifowanie automatyczne od pierwszej do ostatniej końcówki z wyższą wydajnością i konsystencją



    7. Maszyna z precyzyjnym kołnierzem podziałowym CNC, rozpoznawanie precyzji.



PARAMETRY TECHNICZNE

Szlifierka ZT-90V to specjalny sprzęt, który koncentruje się na szlifowaniu diamentowych narzędzi V-Cut i niektórych brzeszczotów.Może również szlifować narzędzia z węglików spiekanych.Model ten jest ulepszony na oryginalnej szlifierce diamentowej ZT-90 z osią sterowaną CNC.

Jednorazowe dopasowanie może automatycznie zakończyć prace szlifierskie, co zapewnia wysoką precyzję.Automatyczne podawanie i wysuwanie, automatyczne dzielenie skali i pomiary.Zapis ustawień parametrów oprogramowania i może automatycznie przejść do następnej wskazówki.



To kod błędu rozpoznawany przez oprogramowanie.Ten model jest szeroko stosowany do narzędzi V-Cut do płytek PCB, drewnianych ostrzy i innych narzędzi diamentowych lub węglikowych tego rodzaju



Stół roboczy

System sterowania CNC Szlifierka diamentowa Szlifierka V Cut PCD 1



Próbki szlifowania

System sterowania CNC Szlifierka diamentowa Szlifierka V Cut PCD 2

System sterowania CNC Szlifierka diamentowa Szlifierka V Cut PCD 3

Widok fabryki

System sterowania CNC Szlifierka diamentowa Szlifierka V Cut PCD 4

System sterowania CNC Szlifierka diamentowa Szlifierka V Cut PCD 5

System sterowania CNC Szlifierka diamentowa Szlifierka V Cut PCD 6

























































System sterowania CNC Szlifierka diamentowa Szlifierka V Cut PCD 7
